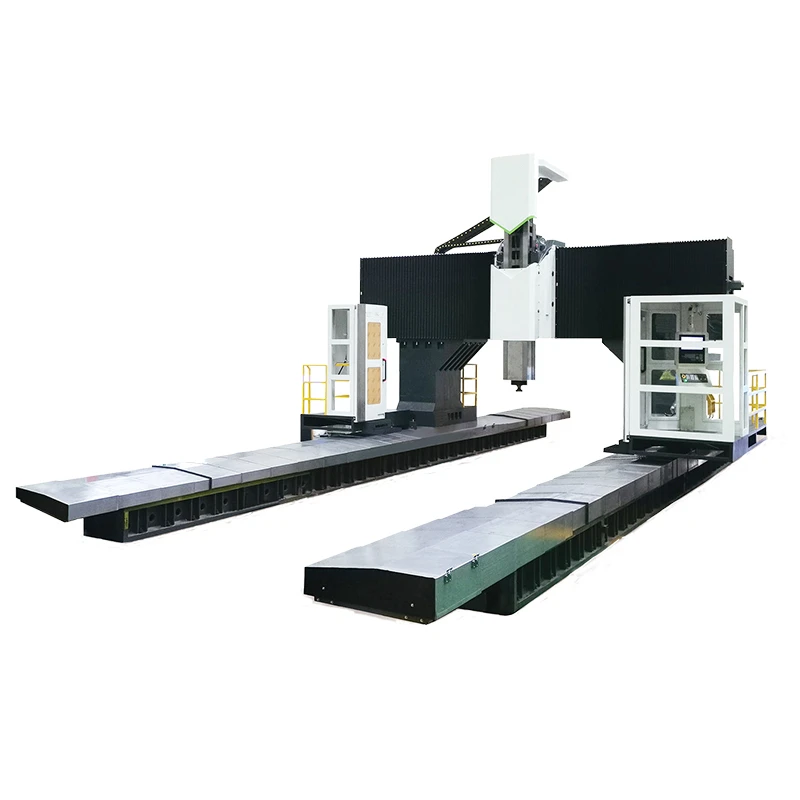

Mae Great Magtech (Xiamen) Electric Co., Ltd yn un o gynhyrchwyr a chyflenwyr mwyaf dibynadwy peiriant cnc gantri cyflymder uchel gyda cholofn symudol gmmd-16042 yn Tsieina. Rydym yn eich croesawu'n gynnes i brynu peiriant cnc gantri cyflym o ansawdd uchel gyda cholofn symudol gmmd-16042 o'n ffatri. Cysylltwch â ni am fwy o fanylion.
Nodweddion Peiriant Gantri Colofn Symud
Mae Peiriant CNC Gantry Colofn Symudol yn ddarn amlbwrpas ac uwch o beiriannau a ddefnyddir mewn amrywiol ddiwydiannau ar gyfer peiriannu manwl gywir. Mae'n cynnwys strwythur arddull gantri gyda cholofn symudol, sy'n caniatáu gwell hygyrchedd a hyblygrwydd yn ystod y broses weithgynhyrchu.
Dyluniad Modiwlaidd: Hawdd i'w uwchraddio a'i addasu yn seiliedig ar anghenion cynhyrchu penodol.
Systemau Rheoli Uwch: Yn meddu ar y dechnoleg CNC ddiweddaraf ar gyfer symud a rheolaeth fanwl gywir.
-Rhyngwyneb Cyfeillgar i Ddefnyddwyr: Wedi'i gynllunio er hwylustod gweithredu, gan leihau'r gromlin ddysgu i weithredwyr.
Nodweddion Diogelwch: Yn ymgorffori mesurau diogelwch lluosog i amddiffyn y peiriant a'r gweithredwr.
Nodweddion Strwythur Peiriant Gantri CNC
①. Modur Deuol gyda-Strwythur Trosglwyddo Ôl-ôl
Cywirdeb Uchel, Llwyth Trwm, Cyflymder Uchel, Sŵn Isel, Bywyd Gwasanaeth Hirach.
②. Trosglwyddo Gêr
Cywirdeb Uchel, Llwyth Trwm, Cyflymder Uchel, Sŵn Isel, Bywyd Gwasanaeth Hirach.
③. Hwrdd Sgwâr a Strwythur Sedd Llithro
Dimensiwn: 500x500, Dyluniad Dyletswydd Trwm;
Dyluniad wedi'i Yrru'n Uniongyrchol-;
Mae dyluniad dyletswydd mawr yn sicrhau bod yr hwrdd wedi'i gysylltu'n gadarn;
Tri llithrydd estynedig ar y brig a phedwar llithrydd safonol ar y gwaelod.
④. Cylchgrawn Offeryn Awtomatig Fertigol / Llorweddol
⑤. Yr Eidal BF Gear Box
-cyflymder perfformiad uchel, sŵn isel. Gallai ehangu ystod pŵer cyson y modur. Mae'n hawdd ei osod. Gellir defnyddio'r peiriant ar y cyd â chyfres lluosog o foduron. Gall addasu i densiwn-cryfder uchel a maint bach.
⑥. Pen Melin Ongl Estynedig
⑦. Pen Melino Ongl Hydrolig Awtomatig
⑧. Pen Melino Ongl Spindle Dwy-Ffordd
Manteision Symud Peiriannau Gantri Colofn
1. Precision Uchel: Yn cynnig cywirdeb uwch mewn peiriannu oherwydd ei adeiladu anhyblyg a systemau rheoli uwch.
2. Hyblygrwydd: Mae dyluniad y golofn symudol yn caniatáu mynediad haws i'r darn gwaith, gan hwyluso trin rhannau mawr a chymhleth.
3. Effeithlonrwydd: Yn lleihau amseroedd gosod ac yn cynyddu cyfraddau cynhyrchu gyda'i alluoedd lleoli cyflym.
4. Dibynadwyedd: Wedi'i adeiladu gyda chydrannau cadarn i sicrhau gwydnwch hirdymor a chyn lleied o amser segur â phosibl.
Ceisiadau
Defnyddir y math hwn o beiriant CNC yn eang wrth gynhyrchu rhannau cymhleth ar gyfer diwydiannau megis modurol, awyrofod a pheiriannau trwm. Mae'n arbennig o addas ar gyfer gweithrediadau melino, drilio a thorri ar gydrannau ar raddfa fawr.
Paramedrau Cyfres Colofn Symudol
| Model | GMD-16042 | ||
| Pwnc | Manylebau | Unedau | |
| Teithio | X-Echel | mm | 16000 |
| Y-Echel | mm | 4200 | |
| Z-Echel | mm | 1500 | |
| Trwyn Spindle i Worktable | mm | 350-1850 | |
| Canllaw Tair Echel | X/Y Arweinlyfr Llinol Rholer Llwyth Trwm Z-Sgwâr yr Echel-Math o Ram | ||
| Lled y Drws | 4200 | ||
| Math o Hwrdd | Sgwâr-Math Hwrdd (500 * 500) | ||
| Gweithfwrdd | Maint Gweithio (L*W) | mm | 16000*3500 |
| Llwyth Tabl Uchaf | t | 50 | |
| T-Slot | mm | 36*200 | |
| gwerthyd | Math gwerthyd | math | BBT-50 |
| RPM gwerthyd | rpm | 6000 | |
| Math Drive Spindle | DDS | ||
| Porthiant | Tramwyo Cyflym (X/Y/Z) | m/munud | 6/8/8 |
| Torri Porthiant (X/Y/Z) | m/munud | 6 | |
| Newidiwr Offer | ATC | 24 (Opsiwn: 40/60) | |
| Modur | Modur Spindle | KW | 17-42 |
| Modur Servo Tair-Echel | KW | 5.2/5.2/5.2 | |
| Pŵer Angenrheidiol | Gofyniad Pwer | kva | 60 |
| Gofyniad Pwysedd Aer | kg/cm² | 6^8 | |
| Eraill | Dimensiynau Allanol (L*W*H) | mm | 20000x5860x5800 |
| Pwysau Crynswth | t | 145 | |
