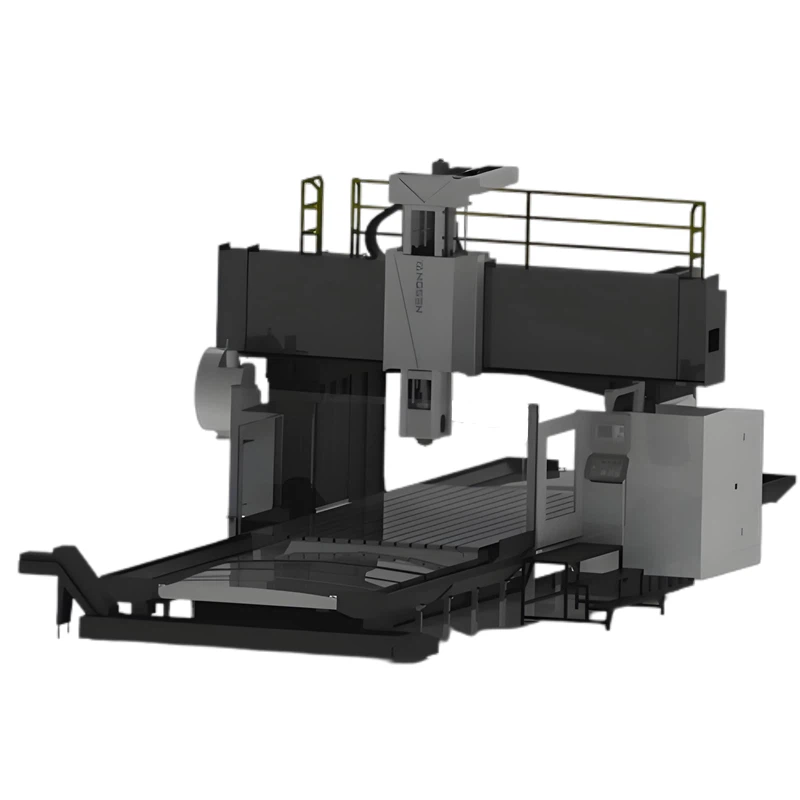

Canolfan Peiriannu CNC Gantry Dyletswydd Trwm GMM-9042

Canolfan Peiriannu CNC Gantry Dyletswydd Trwm GMM-9042

Mae'r ganolfan peiriannu gantri trawst symudol yn gyfres o ganolfannau peiriannu gantri trawst symudol symudol a ddatblygwyd yn annibynnol ar sail -ymchwil manwl ar dechnoleg offer peiriant CNC a chyfuno cysyniadau gweithgynhyrchu uwch rhyngwladol.
Anfon ymchwiliad
Sgwrs Nawr
Disgrifiad

Mae Great Magtech (Xiamen) Electric Co, Ltd yn un o gynhyrchwyr a chyflenwyr canolfan peiriannu cnc gantri dyletswydd trwm gmm-9042 yn Tsieina mwyaf dibynadwy. Rydym yn eich croesawu'n gynnes i brynu canolfan peiriannu gantri cnc dyletswydd trwm o ansawdd uchel gmm-9042 o'n ffatri. Cysylltwch â ni am fwy o fanylion.



Mae'r ganolfan peiriannu gantri trawst symudol yn gyfres o ganolfannau peiriannu gantri trawst symudol symudol a ddatblygwyd yn annibynnol ar sail -ymchwil manwl ar dechnoleg offer peiriant CNC a chyfuno cysyniadau gweithgynhyrchu uwch rhyngwladol. Mae'r offer peiriant hyn yn integreiddio swyddogaethau prosesu lluosog megis melino, diflasu, drilio (gan gynnwys drilio, ehangu, reaming), tapio, gwrthsoddi, ac ati, ac maent yn addas iawn ar gyfer anghenion prosesu manwl diwydiannau lluosog megis gweithgynhyrchu ceir, prosesu llwydni, awyrofod, peiriannau pecynnu, cynhyrchion caledwedd, ac ati.



Nodwedd



Heavy Duty Gantry CNC Machining Center GMM-9042



① Strwythur sylfaen gwell
O'i gymharu â'r system trac dwbl, mae ei anhyblygedd yn cynyddu 50%; o'i gymharu â'r system pedwar trac, mae'n dangos cymesuredd a dosbarthiad mwy cytbwys, gan leihau'n effeithiol y golled pŵer a achosir gan ffrithiant aml-lithr; wedi'i gyfarparu â mainc waith 3-metr-o led a rheilen sylfaen 2.1-metr o hyd, mae'n cyflawni'r gymhareb rhychwant optimaidd o 0.7.

② Gantry-math o fecanwaith cnau symudol
Mae'r echelin X yn mabwysiadu dull gyriant cnau symudol, ac yn cynnal cywirdeb cylchdroi'r sgriw bêl trwy strwythur cynnal tri phwynt. Ar yr un pryd, mae ganddo allu dwyn llwyth cryf a gwrthiant dirgryniad rhagorol, sy'n helpu i wella perfformiad deinamig yr offeryn peiriant a gwella cywirdeb, sefydlogrwydd a bywyd gwasanaeth.

③ hwrdd estynedig
Mae'r maint yn cael ei ehangu o'r 460460 mm gwreiddiol i 500500 mm, a mabwysiadir dyluniad llwyth trymach; mabwysiadir y dull cysylltiad uniongyrchol mewnol i leihau'r golled pŵer o'r modur spindle i'r spindle.

④ Canllaw nodweddion rheilffyrdd
Mae'r dyluniad llwyth trwm maint mawr yn sicrhau bod rhan uchaf yr hwrdd yn cael ei chynnal yn gadarn gan dri sleid estynedig, ac mae'r rhan isaf yn cael ei chynnal gan bedair sleid safonol.

⑤ System cydbwysedd nitrogen
Trwy leihau'r llwyth modur a chynhwysedd dwyn y sgriw, mae bywyd gwasanaeth y sgriw a'r modur yn cael ei ymestyn, tra bod cyflymiad yr echelin Z yn cael ei wella i sicrhau cywirdeb prosesu.

⑥ Strwythur trawst
Mae'r dyluniad siâp L grisiog yn cael ei fabwysiadu i wella anhyblygedd; mae'r strwythur ceugrwm siâp C yn darparu gwell ymwrthedd plygu; mae'r cynllun trawstoriad mawr yn cael ei gyfuno â dadansoddiad elfennau meidraidd i wneud y gorau o'r perfformiad strwythurol.

⑦ System ffrâm cymorth sgriw
(Ni ddarperir disgrifiad penodol ac ni ellir ei ailysgrifennu)

⑧ Strwythur colofn
Mae'r golofn 1.28-metr ultra-eang wedi'i chynllunio i leihau'r dirgryniad yn effeithiol yn ystod torri cyffredinol a sicrhau sefydlogrwydd yr offeryn peiriant.



Paramedrau Canolfan Peiriannu CNC Gantry Dyletswydd Trwm



ModelGMM-9042
PwncManylebauUnedau
TeithioX-Echelmm9000
Y-Echelmm4200
Z-Echelmm1250(optmal 1500)
Trwyn Spindle i Worktablemm350-1600
Canllaw Tair Echel X/Y Arweinlyfr Llinol Rholer Llwyth Trwm Z-Echel T-Math o Ram Box Way
Lled y Drws 4200
Math o Hwrdd Sgwâr-Math Hwrdd (500x500)
GweithfwrddMaint y Bwrdd (L*W)mm8800*3000
Llwyth Tabl Uchaft52
T-Slotmm15-28*200
gwerthydMath gwerthydmathBBT-50
RPM gwerthydrpm6000
Math Drive Spindle DDS
PorthiantTramwyo Cyflym (X/Y/Z)m/munud2006/10/10
Torri Porthiant (X/Y/Z)m/munud6
Newidiwr OfferATC 24 (Opsiwn: 40/60)
ModurModur SpindleKW22/26 (140-286 Nm)
Modur Servo Tair-EchelKW6/3/3 (38/36/36 Nm)
Pŵer AngenrheidiolGofyniad Pwerkva60
Gofyniad Pwysedd Aerkg/cm²6^8
EraillDimensiynau Allanol (L*W*H)mm19600*8000*6320
Pwysau Crynswtht95



Affeithwyr Safonol



Tapio AnhyblygGolau Gwaith LED DeuolChwythiad Awyr Trwyn SpindleAuto M30 i ffwrdd
System Iro AwtomatigCyfnewid Gwres ar gyfer Cabinet TrydanGolau Rhybudd 3 Lliw LEDLefelu Bolltau a Padiau
Gwarchodlu Lled-CaeedigCludydd Sglodion Math Sgriw DeuolCludydd a Chert Sglodion Math Cadwyn



Opsiynau



Graddfa Llinol OptegolSystem Torri OfferynSystem Niwl OlewCyflyrydd Aer
SOGSystem Cludo SglodionSgimiwr OlewSystem Fesur Probe Rhannau Auto
40T ATCTabl RotariPen Melino 90 gradd â LlawPen Melino Auto 90 gradd gydag AHC
